Характеристики операционного усилителя
Цель 1. Измерение входных токов операционного усилителя (ОУ). 2. Оценка величин среднего входного тока и разности входных токов ОУ. 3. Измерение напряжения смещения ОУ. 4. Измерение дифференциального входного сопротивления ОУ. 5. Вычисление выходного сопротивления ОУ. 6. Измерение скорости нарастания выходного напряжения ОУ.
Краткие сведения из теории
Интегральный операционный усилитель характеризуется рядом параметров, описывающих этот компонент с точки зрения качества выполнения им своих функций. Среди параметров, обычно приводимых в справочных данных, основными являются следующие. Средний входной ток 1вх. В отсутствие сигнала на входах ОУ через его входные выводы протекают токи, обусловленные базовыми токами входных биполярных транзисторов или токами утечки затворов для ОУ с полевыми транзисторами на входе. Входные токи, проходя через внутреннее сопротивление источника входного сигнала, создают падения напряжения на входе ОУ, которые могут вызвать появление напряжения на выходе в отсутствии сигнала на входе. Компенсация этого падения напряжения затруднена тем, что токи входов реальных ОУ могут отличаться друг от друга на 10...20% Входные токи ОУ можно оценить по среднему входному току, вычисляемому как среднее арифметическое токов инвертирующего и неинвертирующего входов:
где I1 и I2 соответственно токи инвертирующего и неинвертирующего входов.
Разность входных токов определяется выражением:
В справочниках указывают модуль этой величины. Схема для измерения входных токов представлена на рис. 11.1. Коэффициент усиления напряжения на постоянном токе Ко - показатель ОУ, определяющий насколько хорошо выполняет ОУ основную функцию - усиление входных сигналов. У идеального усилителя коэффициент усиления должен стремиться к бесконечности. Коэффициент усиления напряжения схемы усилителя на ОУ (рис. 11.2} вычисляется по формуле:
Напряжение смешения Uсм - значение напряжения, которое необходимо подать на вход ОУ, чтобы напряжение на его выходе было равно нулю. Напряжение смещения Uсм можно вычислить, зная выходное напряжение при отсутствии напряжения на входе и коэффициент усиления:
Эксперимент 3. Измерение входного и выходного сопротивлений.

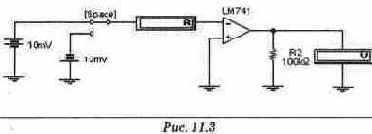

а). Откройте файл с11_003 со схемой, изображенной на рис. 11.3. Включите схему. Измерьте входной ток Iвх и выходное напряжение Uвых, запишите показания в раздел "Результаты экспериментов". Переключите ключ клавишей [Space]. Измерьте входной ток после переключения ключа. Рассчитайте изменения входного напряжения и тока. По полученным результатам вычислите дифференциальное входное сопротивление ОУ. Результаты занесите в раздел "Результаты экспериментов". б). Уменьшайте сопротивление нагрузочного резистора RL до тех пор, пока выходное напряжение Uвых не будет примерно равно половине значения полученного в п. а). Запишите значение сопротивления RL, которое в этом случае приблизительно равно выходному сопротивлению UвыхОУ, в раздел "Результаты экспериментов".
Эксперимент 4. Измерение времени нарастания выходного напряжения ОУ.

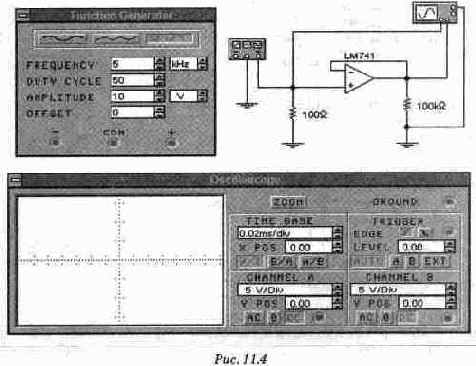

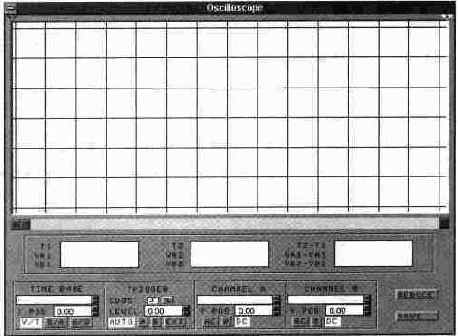

Откройте файл с11_004 со схемой, изображенной на.рис. 11.4. Включите схему. Зарисуйте осциллограмму выходного напряжения в раздел "Результаты экспериментов". По осциллограмме определите величину выходного напряжения, время его установления и вычислите скорость нарастания выходного напряжения в В/мкс. Запишите результат в раздел "Результаты экспериментов".

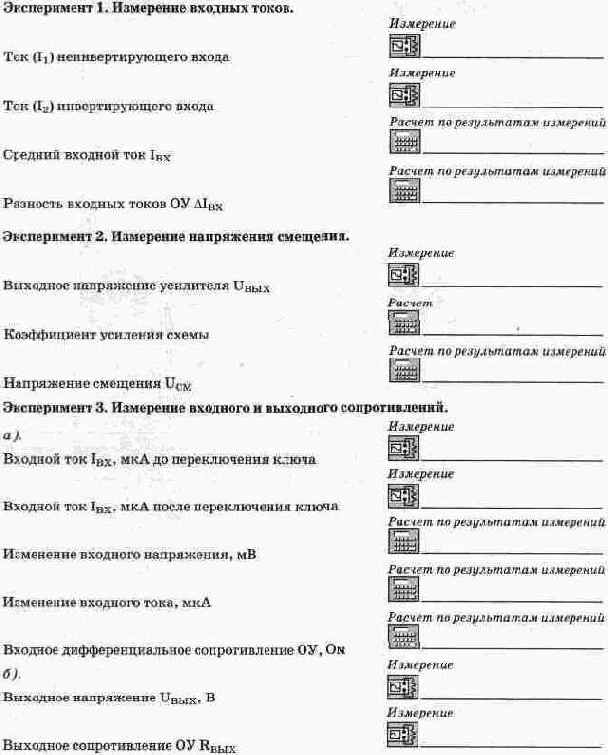

Результаты экспериментов

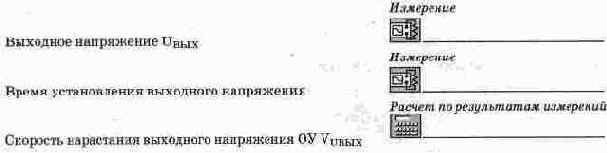

Эксперимент 4. Измерение времени нарастания выходного напряжения ОУ.
Вопросы
1. Отличается ли измеренное значение среднего входного тока 1вх от его номинального значения для ОУ LM741, взятого из паспортных данных?
2. Существенно ли отличие разности входных токов от номинального значения для ОУ LM741?
3. Совпадают ли измеренное значение напряжения смещения с номинальным значением для ОУ LM741?
4. Сравните величину измеренного входного сопротивления с паспортными данными на ОУ LM741.
5. Сравните величину измеренного выходного сопротивления с паспортными данными на ОУ LM741.
6. Сравните между собой величины входного и выходного сопротивлений ОУ. Какова схема замещения ОУ как элемента электрической цепи?
7. Отличается ли экспериментальное значение скорости нарастания выходного напряжения от номинального значения?
8. В чем причина возникновения входных токов ОУ и разности входных токов? К чему они приводят при работе схем на ОУ?
• средний входной ток ОУ 0,08 мкА;
• разность входных токов ОУ 0,02 мкА;
• напряжение смещения ОУ 1 mВ;
• входное сопротивление ОУ 2 Мом;
• выходное сопротивление ОУ 75 Ом;
• скорость нарастания выходного напряжения ОУ 0,5 В/мкс.
